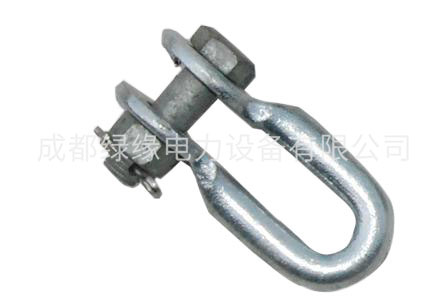

W-7A W-30型碗頭掛板
一、產品介紹
W-7A W-30型碗頭掛板用于架空配電線路中耐張金具與絕緣子的連接及絕緣防護
二、產品特點
a、工頻耐壓：≥18KV保壓1分鐘不擊穿。
b、絕緣電阻：＞1.0×1014W。
c、環境溫度：-30℃～90℃。
d、耐氣候性能：經人工氣候老化試驗1008小時后性能良好。
W-型參數及型號:
| 型號 | 連接標記 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 | ||||
| B | C1 | C2 | Φ | H | ||||
| W-7A | 16 | 16 | 19.2 | 34.5 | 20 | 70 | 70 | 0.69 |
| W-7B | 16 | 16 | 19.2 | 34.5 | 20 | 115 | 70 | 0.86 |
| W1-10 | 16 | 18 | 19.2 | 34.5 | 20 | 85 | 100 | 0.90 |
| W1-12 | 16 | 20 | 19.2 | 34.5 | 24 | 90 | 120 | 1.30 |
| W-12 | 20 | 20 | 23.0 | 42.5 | 24 | 90 | 120 | 1.40 |
| W-30 | 24 | 32 | 27.5 | 51.0 | 39 | 110 | 300 | 3.50 |
